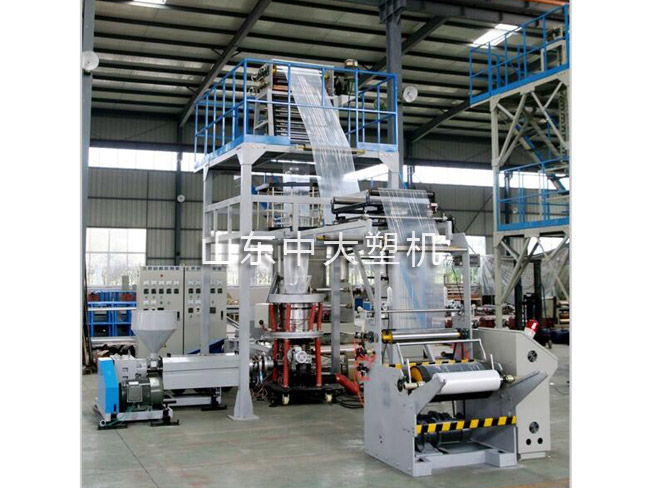

BM-500新型包裝膜機組
設備名稱：BM-500新型包裝膜機組
一、設備規格及技術參數
1、單螺杆塑料擠出機SJ-45/30
1.1、螺杆
直徑：φ45mm
長徑比：30：1
結構形式：波狀螺杆帶混煉
材料：38CrMoAlA氮化處理
加工工藝：鍛造、調質、氮化（氮化深度0.4-0.6，表麵硬度≥760）
1.2、機筒：
直徑：φ45mm
材料：38CrMoAlA氮化處理
加工工藝：鍛造、調質、氮化（氮化深度0.5-0.7，表麵硬度≥940）
襯套：帶強製加料設計強化擠出
機筒螺杆襯套采用巴頓技術設計
1.3、螺杆轉速：9～90轉/分
1.4、機筒加料段強製水冷；
過渡段、計量段、混煉段采用整體式加熱器；
機筒加熱區數：3區；
機筒加熱用耐高溫電線
1.5、機筒冷卻風機（共3台與加熱器）
型號：DF-3B型（低噪音）
功率：0.12KW
風壓：425Pa
風量：305m3/h
1.6、減速箱:（硬齒麵氮化處理）ZLYJ133-8-Ⅱ
齒輪型式：硬齒麵
齒輪材料：合金鋼
齒輪箱冷卻方式：空冷
齒輪箱潤滑方式：強製油循環潤滑
1.7、主電機（濟南濟新）：7.5KW電機變頻調速（變頻器：赫茲）
1.8、圓筒式過濾網
1.9、溫控裝置采用智能數顯型溫控儀表準確控溫。
1.10、產量:45kg/h
2、配套自動上料裝置
3、機頭：
3.1、機頭結構：進料螺旋機頭（采用智能型溫控儀表準確控溫）
3.2、口模直徑：φ60mm
3.3、口模間隙：1.2mm
3.4、加工製作，流道表麵鍍硬鉻，鏡麵式拋光處理
3.5、機頭加熱區段采用鑄鋁加熱器，耐高溫電線，插件式接線（選配）口模加熱區多段式溫控，準確方便地調整製品均勻度。
3.6、機頭螺絲調節薄膜厚度
3.7、機頭加熱功率：約2.5KW
4、冷卻係統：
4.1、外冷卻風環材質：鑄鋁
4.2、外冷卻風環型式：單風口大風量堤壩式冷卻風環
4.3、外冷卻風機功率：1.5KW，變頻控製
4.4、外冷卻風環規格：φ550×100mm
4.5低阻力盾式調整穩泡係統
5、牽引裝置：
5.1、一牽引輥距地麵高度:1.9-2.7米，高度電動可調
5.2、牽引輥規格：φ130×500mm
5.4、牽引減速電機：NMRV50-10:1-0.75KW，變頻調速
5.5、牽引速度：6～60m/min
5.6、牽引膠輥材料：丁晴橡膠
5.7、壓花輥規格：φ90×500mm
5.8、壓花輥、鋼棍驅動：氣動壓緊
5.9、人字板采用型鋼框架，木條結構，角度可調
5.10、插板采用木條結構，空間位置三維可調
6、氣動係統
6.1、空壓機規格：MB780W-35（0.78KW 35L）
6.2、配套手動換向閥K34R6-08三套
6.3、配套氣動三大件
6.4、配套氣、氣缸等執行元件和氣線、接頭等附件
7、靠背式卷取機
7.1、卷取型式；單工位背靠式磨擦卷取
7.2、靠背式卷輥規格：φ220X500mm
7.3、靠背式卷輥材料：鋼棍，動平衡
7.4、壓緊輥規格：φ110X500mm
7.5、壓緊輥材料：丁晴橡膠
7.6、收卷電機；YLJ112-10/6
7.7、卷徑上限：400mm
7.8、收卷速度；6-60m
7.9、收卷減速器電機：鏈條傳動
7.10、配套牽引操作平台
7.11、配套計米器，計米報警裝置
8、整體框架式結構
9、控製櫃:
9.1、插件式接頭
9.2、采用固態繼電器（SSR）和數顯智能溫度控製器
9.3、低壓電器“德力西”品牌
9.4、 變頻器: “赫茲”
9.5、所有電線外軟管套
9.6、智能數顯溫控儀
10.其他配套:
10.1、電壓:380V，三相四線製
二、製品規格
a)用原料：LDPE、HDPE、LLDPE
b)擠出量上限：30kg/h
c)製品厚度；0.03-0.15mm
